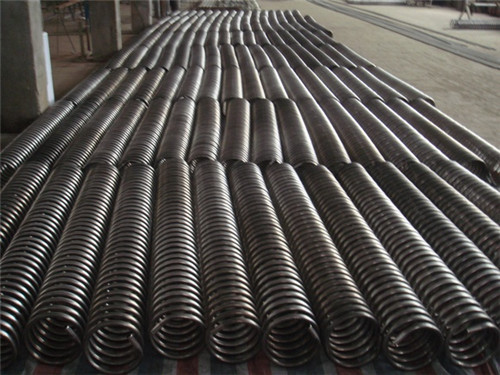

316L 不銹鋼盤管憑借其獨特的合金成分與精密加工工藝，完美融合了高耐蝕性與柔性輸送兩大核心優勢，成為嚴苛工業環境下流體傳輸的理想選擇。以下從技術原理、性能表現、應用場景及選型要點展開詳細解析：

一、耐蝕性的本質：鉬元素構建的防護壁壘

316L 不銹鋼的耐蝕性核心源于其化學成分設計：在 304 不銹鋼（18Cr-8Ni）基礎上，添加 2%-3% 的鉬（Mo）并降低碳含量（≤0.03%）。這一調整帶來三重突破：

抗點蝕能力躍升

鉬元素可在金屬表面形成更致密的鈍化膜（主要成分為 Cr?O?），顯著抑制氯離子（Cl?）的侵蝕。例如，在 3.5% 鹽度海水中，316L 的年腐蝕率僅為 0.005-0.01mm，而 304 高達 0.03mm。復合鹽霧試驗顯示，316L 在 500 小時后銹蝕面積仍＜3%，腐蝕深度不足 0.005mm，遠超 304 的 15% 銹蝕面積與 0.02mm 深度。

晶間腐蝕風險降低

低碳設計（C≤0.03%）減少了焊接過程中碳化鉻（Cr??C?）在晶界的析出，避免了因鉻元素貧化導致的晶間腐蝕。例如，316L 醫療器械經 200 次高壓蒸汽消毒后仍無裂紋，而 304 可能出現微裂紋。

廣譜耐介質性能

酸性環境：可耐受 15% 硫酸溶液（304 僅限 65% 以下硝酸）；在 pH=3.5 的酸性鹽霧中，316L 出現點蝕的時間（＞300 小時）是 304（96 小時）的 3 倍以上。

堿性環境：在 50% NaOH 溶液中，316L 可穩定運行至 100℃，而高溫高濃度（如 30% NaOH+120℃）需配合應力消除工藝以避免應力腐蝕開裂。

含氯介質：在含氯消毒劑（如次氯酸鈉）或化工流體（如甲醇、醋酸）中，316L 軟管壽命比 304 延長 3-5 倍。

二、柔性輸送的實現：冷加工工藝與結構設計

316L 不銹鋼盤管的柔性輸送能力依賴于冷拔 / 冷軋工藝與波紋管結構的協同優化：

冷加工工藝提升柔韌性

冷拔工藝：通過模具拉拔空心管坯，使管材延伸率達 20-40%，適用于 φ6-100mm 的小口徑薄壁管（壁厚 0.5-3mm）。例如，某石化企業采用冷拔 316L 盤管輸送酸性污水，可連續使用 2 年以上，年維護成本降低 70%。

中間退火與固溶處理：冷加工后通過 650-800℃中間退火消除加工硬化，恢復塑性（延伸率從 5% 回升至 40%）；終固溶處理（1040-1100℃水冷）確保碳化物完全溶解，提升耐蝕性。

波紋管結構增強補償能力

盤管主體采用環形或螺旋形波紋管設計，可靈活補償管道因溫度變化產生的熱脹冷縮（補償量達 ±20mm/m），并吸收設備振動（振幅≤5mm），避免硬連接導致的開裂。例如，某精細化工車間用波紋管連接溶劑儲罐與反應釜，長期輸送含氯溶劑仍無銹蝕。

三、典型應用場景與性能驗證

1. 食品與醫藥行業：衛生合規與耐溫性并重

乳制品加工：牛奶輸送管道需耐受巴氏殺菌（72℃）與酸性環境（pH 3.5-4.5）。316L 盤管表面粗糙度 Ra≤0.8μm，且通過 FDA 認證，可避免鐵離子污染影響口感。

制藥設備：反應釜與儲罐的管道系統需符合 GMP 標準。某抗生素發酵項目采用電拋光 316L 盤管（Ra≤0.1μm），在 121℃高溫滅菌中保持穩定，微生物殘留量＜1CFU/100cm2。

2. 化工與海洋工程：抗腐蝕與長壽命需求

石油煉制：海上鉆井平臺的海水淡化設備中，316L 盤管在含 Cl?環境下使用壽命超 20 年，年腐蝕速率＜0.01mm。

化工流體輸送：某石化企業用 316L 金屬軟管輸送含氯污水，替代原 304 軟管后，更換周期從 6 個月延長至 2 年，年維護成本降低近 70%。

3. 能源與環保領域：極端工況下的穩定性

氫能儲運：在 - 253℃超低溫環境中，316L 盤管仍保持良好韌性，氫氣蒸發損失率＜0.1%/ 天。

污水處理：曝氣管道需耐受含氯消毒劑（如次氯酸鈉）的腐蝕。某污水處理廠采用 316L 盤管，在 500mg/L 余氯環境下運行 5 年無銹蝕。

四、選型與使用建議

材質與表面處理

優先選擇含鉬量≥2% 的 316L（如 ASTM A269 標準），避免以 304 冒充。

嚴苛環境（如海洋、化工）建議采用電解拋光（電壓 20-30V，時間 10-15 分鐘），表面粗糙度 Ra≤0.2μm，可使點蝕電位從 + 0.3V 提升至 + 0.5V（SCE），腐蝕電流密度降低 90%。

結構設計與壓力適配

根據輸送介質壓力選擇壁厚：中高壓（1.6-6.4MPa）可選 SCH 40S 壁厚；超高壓（＞10MPa）需定制厚壁管（如 SCH 80S）。

波紋管結構需匹配補償量：溫度波動大的場景（如蒸汽管道）建議選擇螺旋形波紋管，補償能力較環形波紋管提升 30%。

加工與交貨周期

冷拔盤管單卷重量＜30KG 時，生產周期約 20-30 天；50-100KG 需 45-60 天。定制特殊規格（如橢圓截面）需額外增加 10-15 天。

維護與壽命管理

定期檢測表面粗糙度與腐蝕速率：每年用粗糙度儀（如 Mitutoyo SJ-210）檢測 Ra 值，若超過 0.8μm 需重新拋光；每 2 年進行超聲波測厚，壁厚損失＞10% 時需更換。

避免長期暴露于高溫高氯環境（如＞60℃的海水），必要時采取陰極保護（CP）或涂層防護（如硅烷涂層）。

五、成本與環保效益

316L 盤管初期成本比 304 高 20%-50%，但全生命周期成本優勢顯著：

維護成本降低：在化工場景中，316L 軟管年均維護費用僅為 304 的 1/5。

壽命延長：海洋工程中，316L 部件壽命（8-10 年）是 304（3-5 年）的 2-3 倍。

環保優勢：全廢鋼冶煉工藝可使 CO?排放降低 40%，符合歐盟 CE 認證與中國《綠色制造標準體系建設指南》。

結語

316L 不銹鋼盤管通過鉬合金化與冷加工工藝的協同創新，實現了耐蝕性與柔性輸送的完美平衡，成為食品、醫藥、化工、海洋等領域的標桿材料。在實際應用中，需結合介質特性、工藝參數與成本預算綜合選型，并通過表面處理與維護管理Z大化其性能優勢。隨著低碳冶煉技術與表面處理工藝的持續進步，316L 盤管將在更多新興領域（如氫能、光熱發電）展現其卓越價值。
