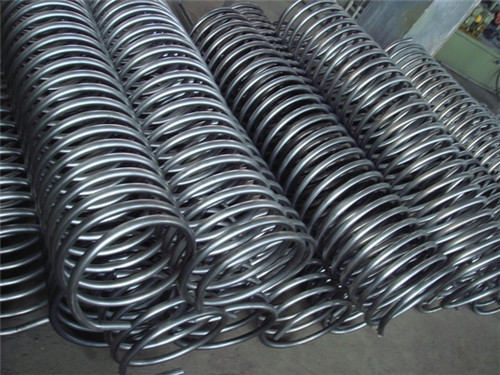

316L 不銹鋼盤管的耐蝕性并非單一維度的優(yōu)勢，而是基于其特定合金成分（鉻、鎳、鉬及低碳設(shè)計）形成的綜合抗腐蝕能力，具體可從以下五大核心場景和機理展開，覆蓋工業(yè)、民生等主流應(yīng)用領(lǐng)域：

一、核心耐蝕基礎(chǔ)：鈍化膜的穩(wěn)定性與自我修復(fù)

316L 不銹鋼的耐蝕性根源在于其表面能自然形成一層致密的 Cr?O?（三氧化二鉻）鈍化膜，這是所有不銹鋼耐蝕的 “第一道防線”，但 316L 通過合金優(yōu)化讓這層膜更穩(wěn)定：

膜的致密性：鉻含量≥16%，確保鈍化膜連續(xù)、無孔隙，能有效隔絕氧氣、水及腐蝕性介質(zhì)與基體金屬的接觸；

自我修復(fù)性：若鈍化膜因機械劃傷或局部腐蝕受損，只要環(huán)境中有氧氣（或氧化性介質(zhì)），基體中的鉻會快速重新氧化，在受損處再生新的鈍化膜，避免腐蝕進一步擴散；

鉬的強化作用：316L 含 2%-3% 的鉬（Mo），會與鉻協(xié)同作用，在鈍化膜中融入 MoO?（三氧化鉬），進一步提升膜的抗氯離子、抗酸性能力，這是其區(qū)別于 304 不銹鋼的關(guān)鍵。

二、突出優(yōu)勢 1：耐點蝕與縫隙腐蝕（氯離子環(huán)境核心適配）

點蝕（局部小孔狀腐蝕）和縫隙腐蝕（縫隙內(nèi)積液引發(fā)的局部腐蝕）是不銹鋼在含氯環(huán)境（如海水、鹽水、氯化物溶液）中最易失效的形式，而 316L 因鉬的存在對此類腐蝕有極強抗性：

抗點蝕機理：氯離子（Cl?）具有強穿透性，易破壞普通不銹鋼（如 304）的鈍化膜，形成局部 “腐蝕坑” 并持續(xù)擴大；鉬能在腐蝕坑內(nèi)部形成更穩(wěn)定的 “鉬酸鹽鈍化層”，抑制坑內(nèi)的酸性增強（點蝕的 “自催化效應(yīng)”），從根源阻止點蝕發(fā)展；

典型應(yīng)用場景：

海洋工程：海水冷卻管、海洋平臺輸油管（長期接觸海水，氯離子濃度約 3.5%）；

食品加工：腌制食品生產(chǎn)線的盤管（鹽水、醋酸等介質(zhì)）；

化工：含氯化物的反應(yīng)釜夾套（如 PVC 生產(chǎn)中的氯化氫尾氣冷凝管）。

三、突出優(yōu)勢 2：耐晶間腐蝕（焊接 / 高溫環(huán)境無憂）

晶間腐蝕是不銹鋼在高溫加熱（450-850℃）或焊接后，晶界處因碳與鉻結(jié)合形成 Cr??C?（碳化鉻），導(dǎo)致晶界 “貧鉻”（鉻含量低于 12%，無法形成鈍化膜），進而引發(fā)的沿晶界的腐蝕，可能導(dǎo)致材料 “沿晶開裂”（無明顯變形卻突然失效）。

316L 的低碳設(shè)計（碳含量≤0.03%） 從根源解決了這一問題：

低碳意味著晶界處可與鉻結(jié)合的碳極少，幾乎不會形成碳化鉻，避免晶界貧鉻；

即使經(jīng)過焊接（焊接熱影響區(qū)溫度可達 600-1000℃）或長期高溫服役（如鍋爐盤管），也無需額外進行 “固溶處理” 或 “穩(wěn)定化處理”，仍能保持優(yōu)異的晶間耐蝕性；

典型應(yīng)用場景：

醫(yī)藥化工：不銹鋼盤管焊接組裝的換熱器（焊接后需直接接觸藥液，不允許晶間腐蝕污染）；

核電領(lǐng)域：高溫冷卻系統(tǒng)的盤管（長期在 300-400℃下運行，需抗晶間腐蝕）。

四、基礎(chǔ)優(yōu)勢 3：耐均勻腐蝕（酸堿環(huán)境廣泛適配）

均勻腐蝕是指介質(zhì)對金屬表面進行 “整體、均勻” 的腐蝕（表現(xiàn)為重量減輕、厚度變薄），316L 在多數(shù)非強氧化性酸堿環(huán)境中均有良好抗性：

介質(zhì)類型 耐受能力 典型應(yīng)用場景

有機酸 耐受醋酸、檸檬酸、乳酸等（濃度≤50%，溫度≤80℃），無明顯腐蝕 食品飲料：果汁濃縮盤管、酸奶發(fā)酵罐加熱管

無機酸（非強氧化性） 耐受稀硫酸（濃度≤20%，常溫）、稀磷酸（濃度≤30%，常溫），腐蝕速率＜0.1mm / 年 化工：磷肥生產(chǎn)中的稀磷酸輸送管、酸洗線盤管

堿溶液 耐受氫氧化鈉（濃度≤50%，常溫）、碳酸鈉溶液，無明顯腐蝕 環(huán)保：廢水處理中的堿性廢水中和盤管

注意：316L 對*強氧化性酸（如濃硝酸、鉻酸）抗性較弱，此類場景需選用高鉻不銹鋼（如 310S）。*

五、附加優(yōu)勢：耐應(yīng)力腐蝕開裂（SCC）

應(yīng)力腐蝕開裂（SCC）是 “腐蝕介質(zhì) + 拉應(yīng)力” 共同作用下的失效形式，常見于高溫氯離子環(huán)境（如高溫鹽水、濕蒸汽），316L 對此類開裂的抗性顯著優(yōu)于 304：

機理：鉬的加入不僅提升鈍化膜穩(wěn)定性，還能抑制 “氯離子誘導(dǎo)的位錯腐蝕”（SCC 的核心誘因），降低裂紋萌生和擴展的速率；

典型應(yīng)用場景：

石油化工：高溫含氯原油輸送盤管（同時承受內(nèi)壓拉應(yīng)力和氯離子腐蝕）；

核電：二次側(cè)蒸汽發(fā)生器盤管（濕蒸汽含微量氯離子，長期承受熱應(yīng)力）。

總結(jié)：316L 不銹鋼盤管耐蝕性的 “核心價值”

其耐蝕性的本質(zhì)是 **“鉻 + 鎳 + 鉬 + 低碳” 的協(xié)同優(yōu)化 **：

鉻提供基礎(chǔ)鈍化膜，鎳提升膜的韌性和抗酸能力，鉬針對性解決氯離子腐蝕，低碳杜絕晶間腐蝕；

終實現(xiàn) “全場景覆蓋”—— 從海洋、食品、醫(yī)藥到化工、核電，尤其在 **“氯離子 + 高溫 + 焊接”** 的復(fù)雜工況下，成為替代 304、普通 316 的S選材料。
