影響不銹鋼彎管鈍化膜（主要成分為 Cr?O?，具有高致密性和耐腐蝕性）形成的因素，需結合彎管加工的特殊性（機械應力、表面狀態(tài)變化）和鈍化處理的通用性（化學環(huán)境、工藝參數(shù)）綜合分析，核心影響因素可分為 5 大類，每類均關聯(lián)實際生產中的質量控制要點：

一、不銹鋼彎管的材料本身特性

鈍化膜的形成本質是不銹鋼表面鉻（Cr）的選擇性氧化，材料本身的成分和初始狀態(tài)直接決定鈍化膜的 “先天條件”：

1. 合金成分（核心影響因素）

鉻（Cr）含量：必須≥10.5%（不銹鋼定義閾值），Cr 是鈍化膜的主要成分（Cr?O?），含量越高，鈍化膜形成速度越快、致密性越強。例如 316L（Cr≈16-18%）比 304（Cr≈18-20%）鈍化膜耐腐蝕性更優(yōu)，但 304 若 Cr 含量低于標準（如 17% 以下），可能形成不連續(xù)膜層。

鎳（Ni）、鉬（Mo）含量：Ni 可提升奧氏體穩(wěn)定性，促進 Cr 的表面富集；Mo 能增強鈍化膜對氯離子的抵抗力（尤其適用于化工、醫(yī)療等腐蝕環(huán)境），但 Mo 含量過高（如哈氏合金）可能略微降低鈍化膜形成速度，需調整鈍化參數(shù)。

雜質元素（有害影響）：硫（S）、磷（P）、碳（C）含量超標會破壞鈍化膜連續(xù)性 ——S 易形成 MnS 夾雜，成為點蝕源；C 過高會導致晶間腐蝕，影響 Cr 的擴散；鐵（Fe）污染（加工中吸附的游離 Fe）會優(yōu)先于 Cr 氧化，導致局部無鈍化膜（“鐵污染點”）。

2. 初始表面狀態(tài)（彎管前的基礎）

不銹鋼管的原始表面質量：BA（光亮退火）管表面光滑（Ra≤0.2μm），氧化皮少，鈍化膜形成更均勻；EP（電解拋光）管表面更潔凈，Cr 含量比基體高 5-10%，鈍化后膜層結合力更強；普通酸洗管若殘留氧化皮或鐵屑，會直接阻礙鈍化膜形成。

表面缺陷：彎管前若存在劃痕、凹坑、焊縫缺陷（如未焊透、氣孔），會成為鈍化膜的薄弱點，甚至無法形成完整膜層。

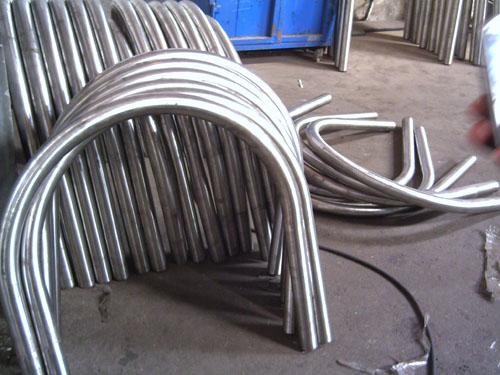

二、彎管加工工藝（關鍵影響因素，區(qū)別于普通直管）

彎管過程中的機械作用和溫度變化會改變表面狀態(tài)，間接影響鈍化膜的形成質量，是工業(yè)生產中最易被忽視的環(huán)節(jié)：

1. 機械應力與加工損傷

冷彎工藝：大部分不銹鋼彎管采用冷彎（室溫彎曲），彎曲時的塑性變形會導致：① 表面產生微裂紋、劃痕（模具精度不足或潤滑不良時更嚴重）；② 加工硬化，表面晶粒細化，Cr 的擴散能力下降，鈍化膜形成速度減慢；③ 局部應力集中區(qū)（如彎管內側）易吸附鐵屑，形成鐵污染。

熱彎工藝：高溫（通常＞800℃）彎曲會導致表面生成厚氧化皮（Fe?O?、FeO），若后續(xù)預處理不徹底，氧化皮會阻礙鈍化液與基體接觸，導致局部無膜；且高溫可能導致 Cr 在晶界偏析，影響鈍化膜均勻性。

2. 彎管的表面污染與損傷

模具污染：彎管模具若未定期清潔，殘留的鐵屑、油污會轉移到彎管表面，形成 “鐵污染” 或 “油膜覆蓋”，鈍化前需徹底去除（否則鈍化膜無法附著）。

彎曲半徑與角度：小半徑彎管（如 R＜3D，D 為管徑）的表面拉伸變形更劇烈，微裂紋和劃痕風險更高；大角度彎曲（如 180° 彎管）的應力集中更明顯，需針對性加強預處理。

三、鈍化處理的工藝參數(shù)（直接決定鈍化膜質量）

鈍化膜的形成是 “化學氧化 - 絡合” 過程，工藝參數(shù)的精準控制是關鍵，需結合彎管的表面狀態(tài)調整：

1. 鈍化前的表面預處理（核心前提）

彎管加工后表面必然殘留油污、鐵屑、氧化皮、微粉塵，預處理不徹底會導致 “偽鈍化”（膜層不連續(xù)、易脫落）：

除油：優(yōu)先采用堿性除油（如 NaOH+Na?CO?混合液，50-60℃，10-15min），去除加工過程中的潤滑油、液壓油；若油污嚴重，可先用有機溶劑（如乙醇）預洗，避免油污阻礙后續(xù)酸洗。

酸洗：去除氧化皮和鐵污染，常用硝酸 - 氫氟酸混合酸（HNO? 10-15% + HF 1-2%，室溫，5-10min），HF 能溶解氧化皮中的 Fe?O?，HNO?可氧化 Cr 并去除游離 Fe；注意：酸洗時間過長會導致表面過腐蝕（出現(xiàn)麻點），反而破壞鈍化膜形成。

漂洗：酸洗后必須用去離子水徹底漂洗（pH≥6.5），殘留的酸液會導致鈍化膜局部腐蝕，尤其彎管的內壁、焊縫處需重點沖洗（可采用高壓噴淋）。

2. 鈍化液類型與配方

常用鈍化液：① 硝酸型（環(huán)保主流）：HNO? 10-20%，室溫 / 40-60℃，適用于大部分不銹鋼彎管，膜層均勻、耐腐蝕性強；② 檸檬酸型（低腐蝕）：檸檬酸 5-10%，60-80℃，適用于精密彎管（如醫(yī)療、半導體用 BA 彎管），避免過腐蝕；③ 鉻酸鹽型（逐步淘汰）：含 Cr??，膜層附著力強，但環(huán)保不達標，僅用于特殊工況。

添加劑影響：部分鈍化液添加氧化劑（如 H?O?）、絡合劑（如 EDTA），可加速鈍化膜形成并提升致密性，但需控制添加量（過量可能導致膜層脫落）。

3. 鈍化工藝參數(shù)（溫度、時間、濃度）

濃度：硝酸濃度＜5% 時，氧化能力不足，膜層?。ǎ?.01μm）；＞25% 時，會導致表面過腐蝕，膜層出現(xiàn)裂紋。

溫度：室溫下鈍化速度慢（需 30-60min），40-60℃時效率最高（10-20min）；＞70℃時，硝酸揮發(fā)快，且易導致膜層溶解。

時間：彎管表面有微損傷時，需適當延長時間（如 15-25min），確保缺陷處形成完整膜層；時間過長（＞30min）會導致膜層厚度超標（＞0.03μm），易脫落。

4. 鈍化后的后處理

漂洗：用去離子水沖洗至流出液 pH=7，殘留的鈍化液會在潮濕環(huán)境下引發(fā)點蝕。

干燥：鈍化后立即干燥（熱風干燥 60-80℃，10-15min 或自然晾干），避免水分殘留導致膜層水解。

四、環(huán)境因素（影響鈍化膜形成的穩(wěn)定性）

鈍化環(huán)境的潔凈度：若鈍化槽內有鐵屑、油污、灰塵等污染物，會吸附在彎管表面，阻礙鈍化膜形成，需定期更換鈍化液（一般每處理 500-1000 件彎管更換一次）。

濕度與溫度：鈍化時環(huán)境濕度＞85%，會導致膜層干燥緩慢，易出現(xiàn)水?。画h(huán)境溫度低于 10℃，鈍化反應速率下降，需延長處理時間。

氯離子污染：鈍化液或漂洗水中氯離子含量＞20ppm 時，會破壞鈍化膜的 Cr?O?結構，導致局部點蝕，需使用低氯去離子水（氯離子＜10ppm）。

五、不銹鋼的微觀結構

組織結構：奧氏體不銹鋼（304、316L）的 Cr 擴散能力強，鈍化膜形成速度快、均勻性好；鐵素體不銹鋼（430）Cr 含量略低，鈍化膜耐腐蝕性較弱；雙相鋼（2205）需控制加工過程中的相比例（奧氏體 / 鐵素體≈50:50），若相分離會導致 Cr 在兩相中分布不均，影響鈍化膜質量。

晶粒度：彎管加工后的冷作硬化會導致晶粒細化，細化的晶粒有助于 Cr 的表面富集，但過度細化（晶粒尺寸＜10μm）可能導致膜層脆性增加，需通過低溫退火（200-300℃，30min）消除應力，改善晶粒狀態(tài)。

實際生產中的質量控制要點（可直接應用）

彎管加工：采用高精度模具，添加專用不銹鋼潤滑脂（避免鐵污染），冷彎后若表面有微裂紋，需用細砂紙（800-1200 目）拋光處理。

預處理：酸洗后采用 “水破膜試驗” 驗證清潔度 —— 將彎管浸入去離子水中，若水面形成連續(xù)水膜（無破裂），說明表面無油污殘留。

鈍化參數(shù)：針對 316L 冷彎管，推薦采用 “硝酸 15%+ 溫度 50℃+ 時間 15min”，鈍化后用去離子水高壓噴淋內壁。

膜層檢測：通過 “藍點試驗” 驗證鈍化膜完整性 —— 涂抹鐵氰化鉀溶液，若 5 分鐘內無藍色斑點，說明膜層連續(xù)；或用顯微硬度計檢測膜層硬度（合格范圍 150-250HV）。

通過控制以上因素，可確保不銹鋼彎管形成均勻、致密、附著力強的鈍化膜，顯著提升其在腐蝕環(huán)境中的使用壽命（如化工管道、醫(yī)療設備管路、海洋工程用管等場景）。
